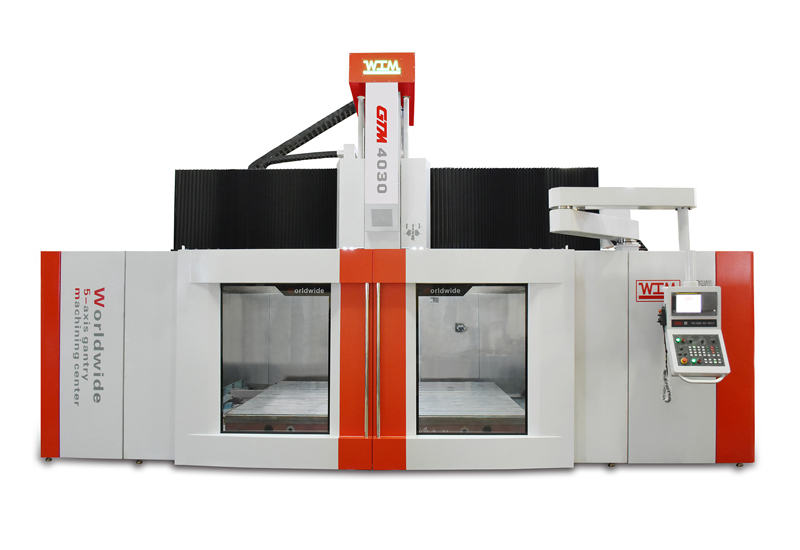

GTM高扭矩系列

具備1100N.m超大扭矩,適用于重切削和半精加工,適合鈦合金、高溫合金等各種硬質材料的加工。廣泛應用于航天航空、船舶、能源、軌道交通、工程機械、汽車、模具行業。
機床特性
  • 整機結構設計

    機床采用天車式龍門結構設計,橫梁移動,工作臺固定。占地面積小,工作臺負重達到 8 ton/㎡。

  • 高剛性 / 高精度機床結構

    結構件通過FEM有限元分析,擁有良好靜態與動態剛性,具有結構結構熱變位溫升補償系統。

  • 傳動部件

    絲桿、導軌采用THK/施耐博格等國際一線知名品牌。

  • 主軸

    西班牙原裝進口機械主軸, 1100N.m超大扭矩,適合鈦合金、高溫合金等硬質材料的加工。

  • 二軸頭

    可根據需要選配2.5°,1°,0.001°,不同最小分割角度的銑頭。

  • 數控系統

    機床配備先進的FANUC 0i-MF PLUS數控系統。

  • 選配項

    自動換刀系統、鐳射刀具測量裝置、工件測量裝置、主軸中心出水、撞機保護和振動監測系統、結構熱變位溫升補償系統。

  • 亮點

    1100N.m超大扭矩,具有超強的切削能力。

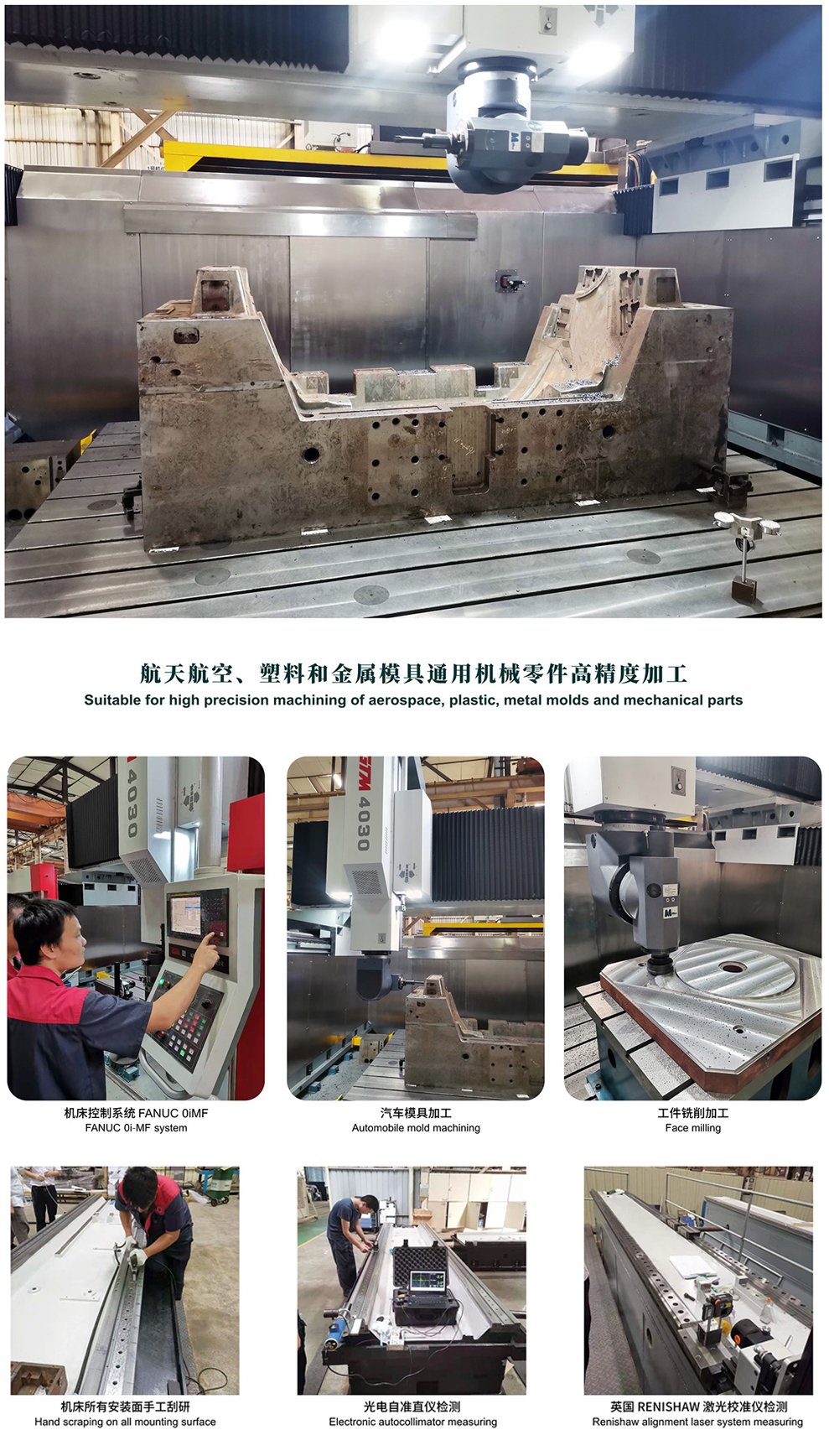

相關細節圖
U型結構設計
采用直線電機直接驅動
超大扭矩

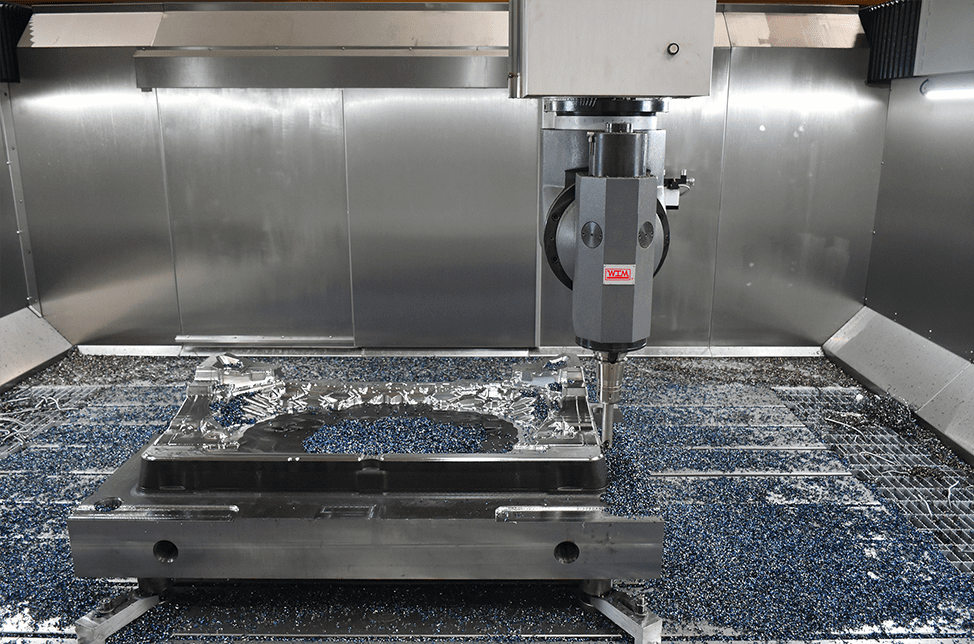

優異的五軸加工能力
其他介紹

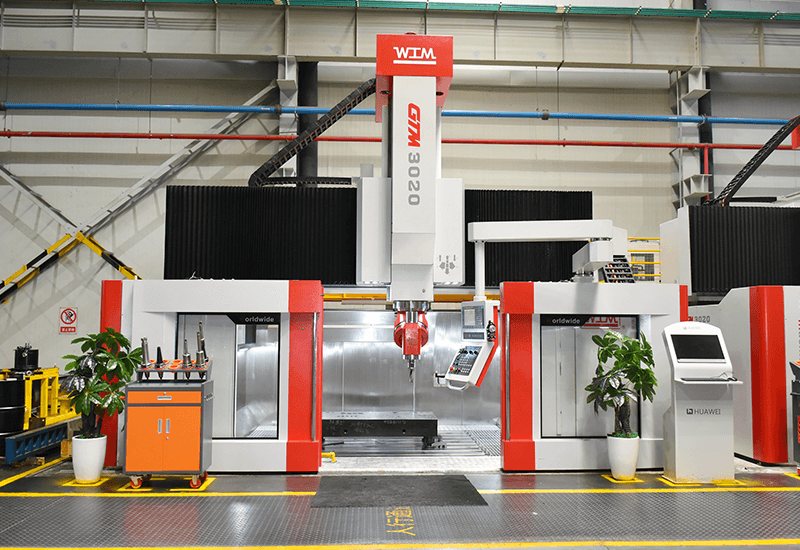

GTM產品展示

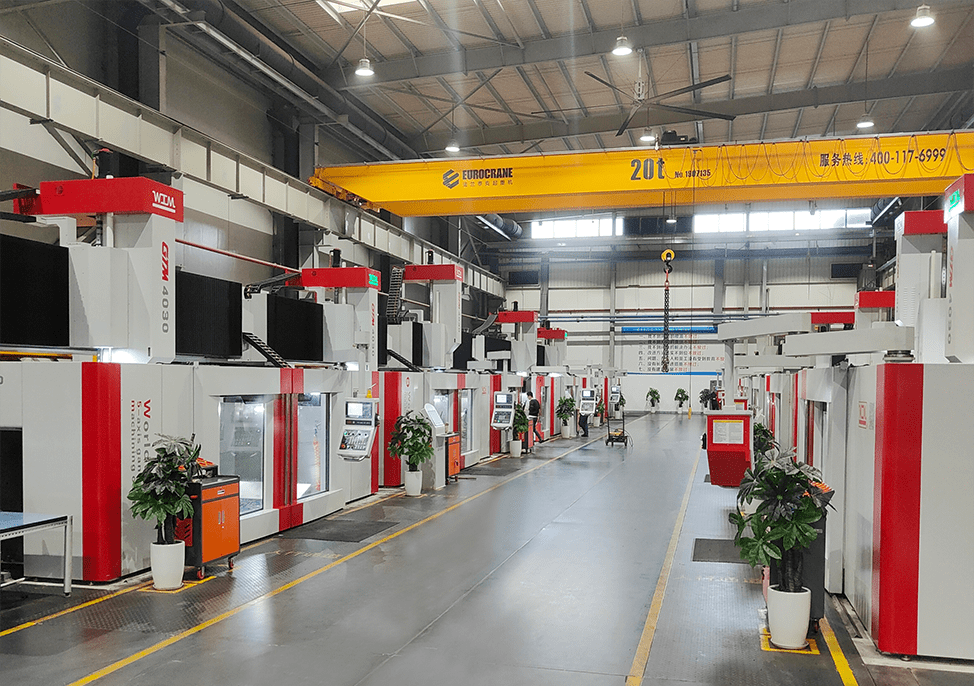

五軸龍門加工中心GTM系列客戶應用現場

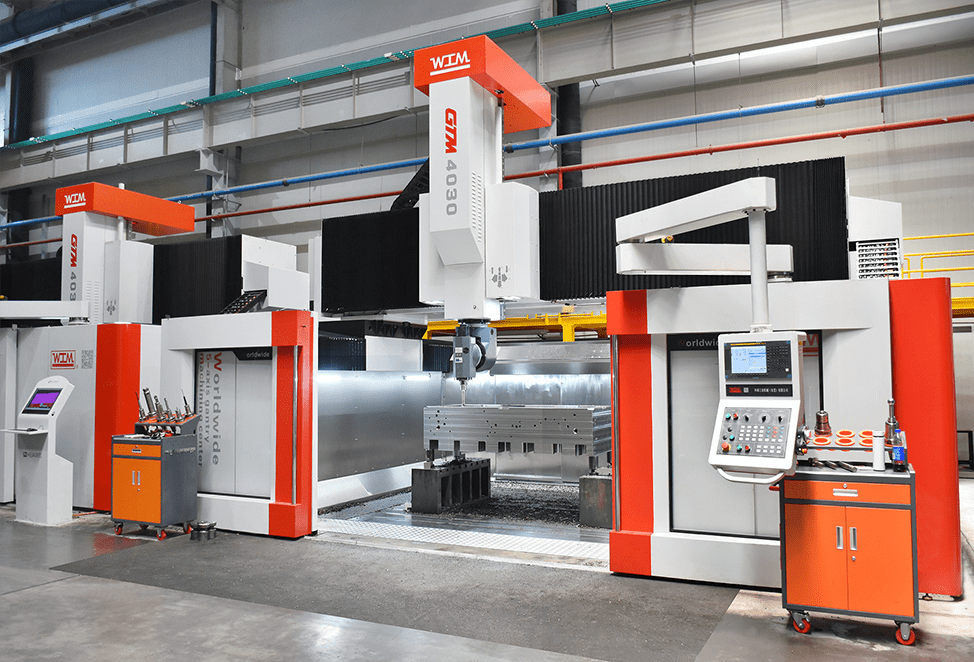

GTM產品展示

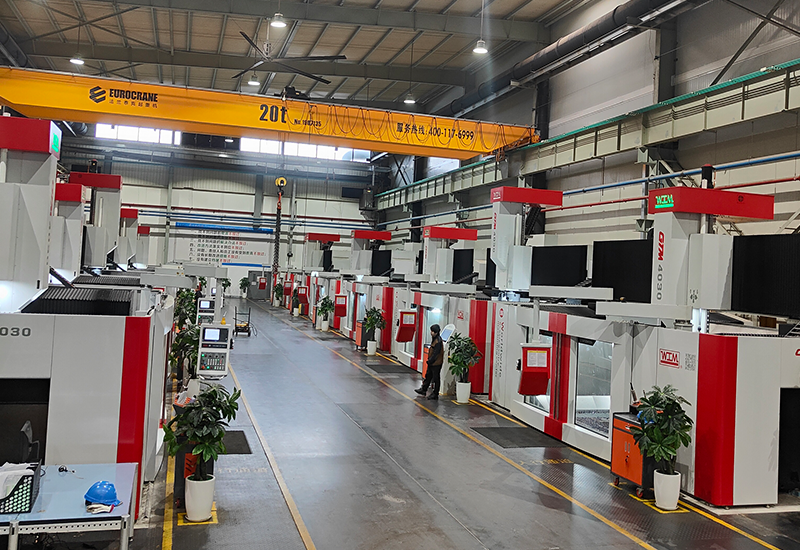

五軸龍門加工中心GTM系列客戶應用現場

  GTM產品加工展示

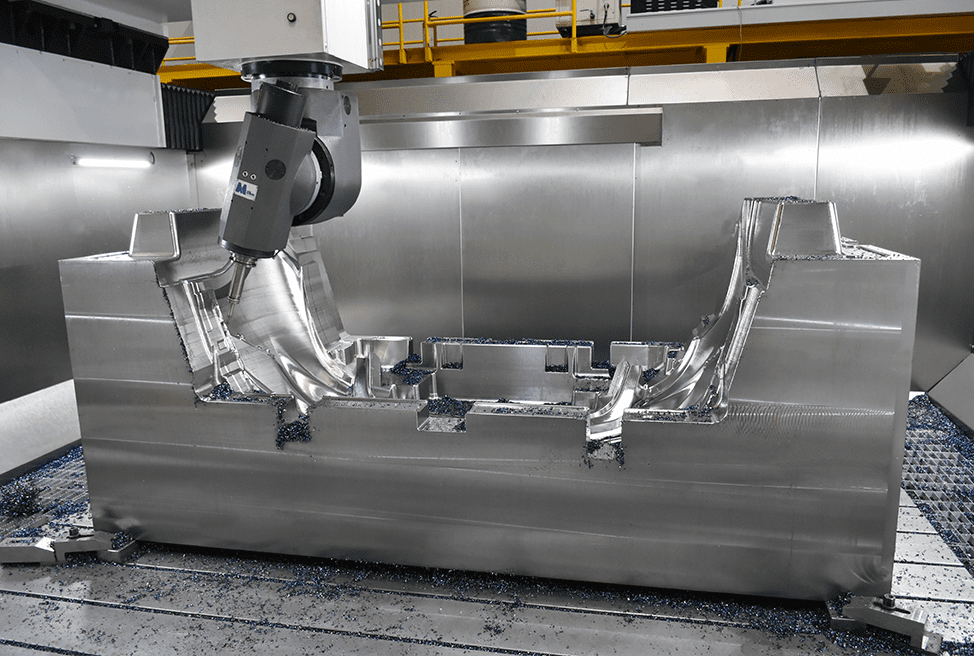

五軸龍門加工中心GTM系列加工展示



GTM加工展示

五軸龍門加工中心GTM系列加工展示

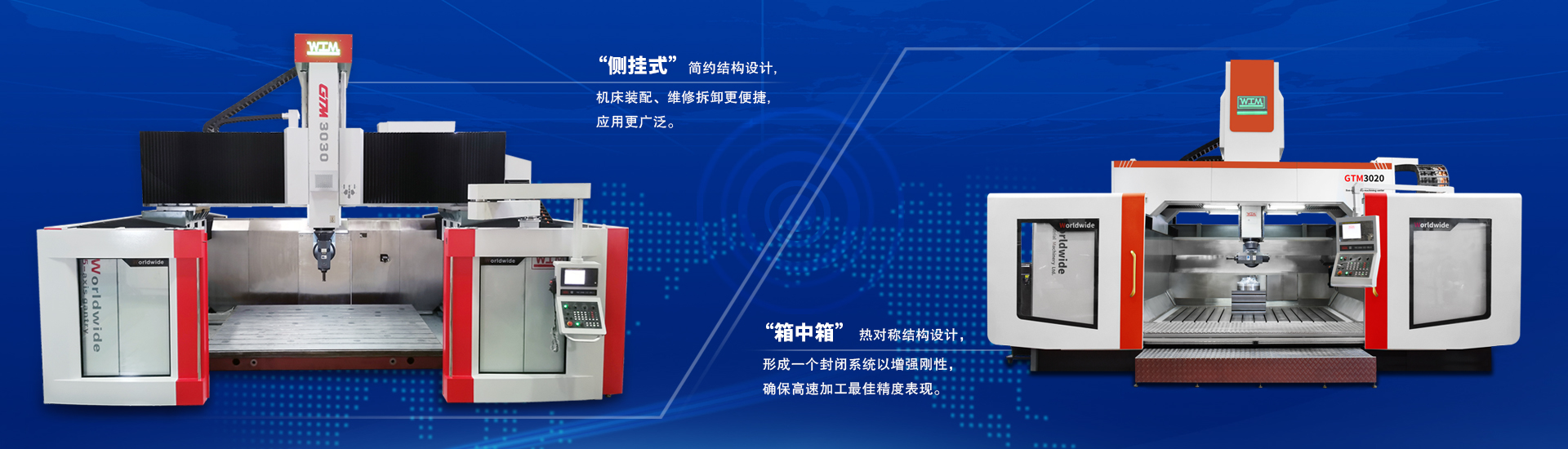

天車式五軸加工中心





規格參數
如出現表格顯示不完整時,請左右劃動表格查閱











GTM高扭矩系列參數表
  型號 單位 GTM 3020 GTM 3030 GTE 4030 GTM 4080
加工行程 X軸行程(動橫梁前后行程) mm 2000 3000 3000 8000
Y軸行程(鞍座左右行程) mm 3000 3000 4000 4000
Z軸行程(銑頭上下行程) mm 1000 1250 1250 1250
主軸鼻端至工作臺距離 mm 250~1250 400~1650 400~1650 400~1650
兩立柱間距離 mm 4000 4000 5000 5000
工作臺 工作臺尺寸 mm 2500x2000 2500x2800 3500x2800 3500x8000
工作臺T槽 mm 22 x 250
工作臺負重 ton/m² 8
主軸 主軸孔錐   BT50
主軸最高轉速 rpm 5000 4000
主軸扭矩(S1/S6) KW 22  /  26
二軸頭 旋轉角度 degree A=±135°; C=±180° A=±180°; C=±180°
角度定位精度 sec A=±3;  C=±3 A=±5;  C=±5
最小分割角度 degree 2.5° / 1° 0.001°
主軸最大扭矩 N.m 1100 600
進給速度 快速進給 m/min 10
加工進給 m/min 10
刀庫(選配) 刀具數 pcs  32  /  64
最大刀徑-鄰近換刀 mm 125
最大刀徑-無鄰近換刀 mm 250
最大刀重 kg 20
尺寸及重量 機床外形尺寸(長X寬X高) mm 6500x7500x5700 6500x8500x5900 7500x8500x5900 7500x13500x5900
機床總重量 ton 45 50 55 70
機床控制系統 機床控制系統 CNC system

FANUC 0i-MF PLUS
