普通型-S系列
-

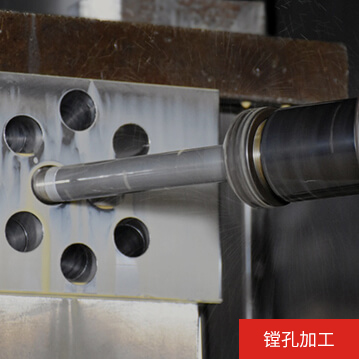

加工功能

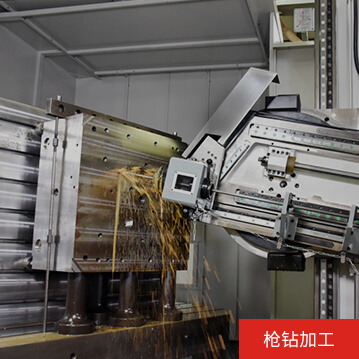

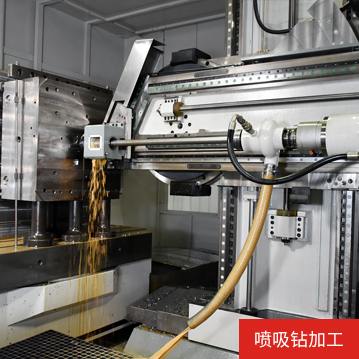

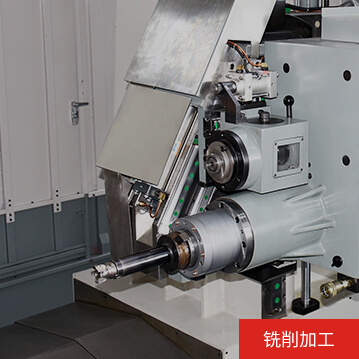

具有深孔槍鉆、噴吸鉆、重型銑削加工功能噴吸鉆是雙鉆管自身具有封油結構，不需要導向套貼合工件來進行封油，對要加工孔的工件表面要求不高，適用性非常廣泛，用在鉆銑復合機床上“如虎添翼”。
-
鉆銑切換
采用導向箱自動傾斜向上移開的方式，可快速實現深孔鉆削模式與銑削模式的切換，避免了加工時前導向?qū)ぜ盎剞D(zhuǎn)臺回轉時帶來的妨礙。
-
A軸偏擺角度
向上轉20度，向下轉45度，Y軸絲杠和A軸絲杠各自傳動，結構合理，穩定性好。
-
A軸
消隙軸承組合新型結構，采用了預壓消隙軸承克服了轉動間隙問題，大幅提高了A軸旋轉精度。
-
鉆桿支撐架移開方式
通過氣缸自動翻轉形式，減輕操作員的勞動強度。
-
數控回轉工作臺
采用封閉式靜壓油浮結構設計，工作臺抗傾覆能力大幅增強。
-
機床配重
液壓配重且配有氮?dú)猓悍磻?yīng)速度快，穩定性強，加工精度高，銑削加工表現卓越。
-
軸數
工作臺直線運動（X軸）、滑臺上下運動（Y軸）、立柱前后運動（Z軸）、主軸箱前后運動（W軸)、滑枕旋轉（A軸）、工作臺回轉（B軸），共六軸，與同行同類別機床相比軸數不會少，坐標軸命名也與國家標準之規定相吻合。
-
導軌的布局
X、Y、Z、W均采用兩條導軌，采用高剛性重載滾柱導軌，這種結構具有較高的導向精度，良好的低速運動平穩性，高速運動順暢，精度更有保障。
2. 傳動滑臺回轉結構及定位設計：該五軸深孔鉆機床采用了先進的一體式設計，滑枕通過中心軸鉸接在整體式滑臺上，滑枕后端由伺服電機通過減速機驅動絲杠帶動滑枕旋轉，而中心軸上安裝的旋轉偏碼器則用于控制旋轉角度，使主軸可以成一個傾斜角度對工件進行斜面加工，定位精確，剛性強度優勝。

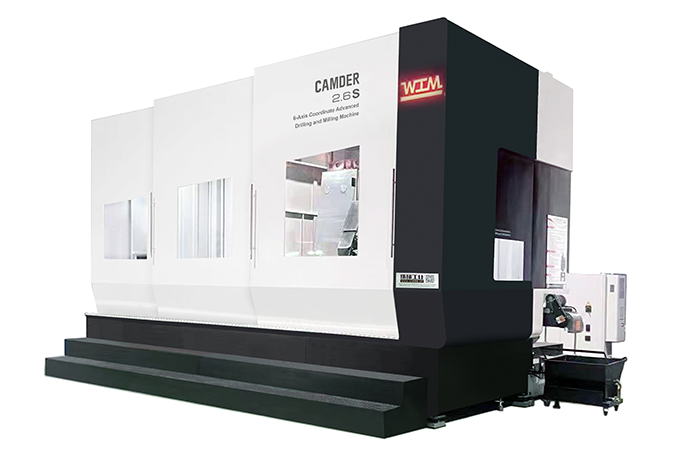

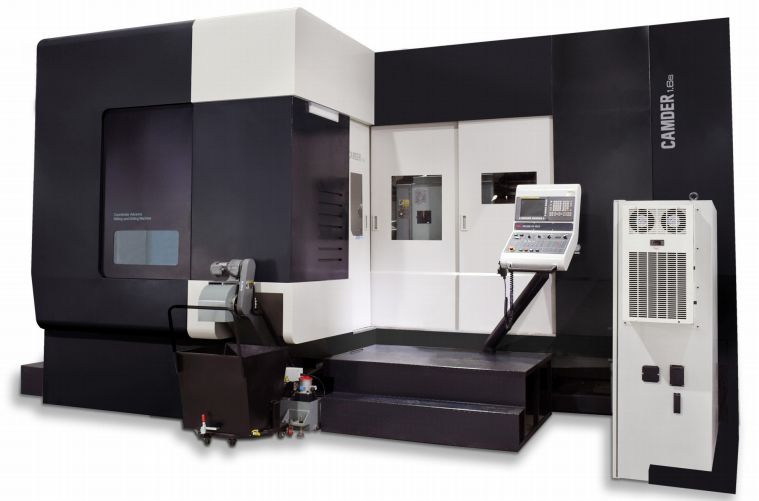

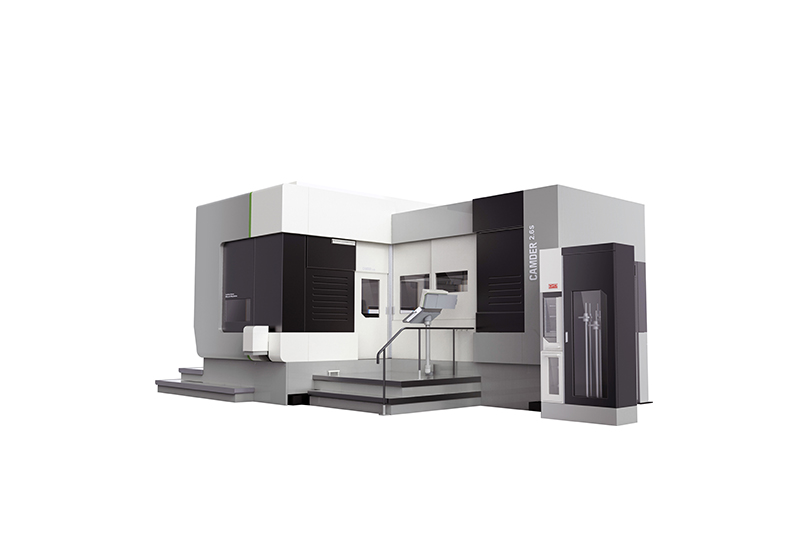

標準型 (S型)：配備先進的 FANUC 六軸數控系統，主要針對五軸深孔鉆加工，帶有銑削及五軸空間定位加工，功能強大。
高精版 (GS/G型)：是高精度深孔鉆銑復合加工機床，也是塑料和金屬模具高精度復合角度加工解決方案。
回轉分度臺采用靜壓油浮導軌配合德國進口多頭泵設計，分度臺中心安裝有旋轉編碼器，當大型工件放在工作臺上也能穩定回轉及精密定位；定位后由強力油壓夾持機構鎖緊后進行加工，以承受強大的加工推力而不移動，而分度臺回轉時的油浮效果達到零摩擦，一般油壓分度盤不能與之相比。
| 型號 | 單位 | CAMDER 1.6S | CAMDER 2.6S | CAMDER 3.6S | |
| 加工能力 | 槍鉆鉆孔直徑 | mm | 3~40 | 3~50 | |
| 噴吸鉆鉆孔直徑 | mm | - | 18-50 | 18~65 | |
| 槍鉆最大鉆孔深度 | mm | 1200+550 | 1500+550 | ||
| 噴吸鉆最大鉆孔深度 | mm | - | 1000 | ||
| 攻絲能力 | - | M20×2.5 | M30×3.5 | M36×4 | |
| 銑削能力 | cc/min | 180 | 300 | 400 | |
| 加工行程 | 工作臺左右行程（Ｘ） | mm | 1500 | 2500 | 3000 |
| 滑臺行程（Ｙ） | mm | 1200 | 1500 | ||
| 立柱行程（Ｚ） | mm | 500 | 800 | ||
| 滑枕旋轉角度（Ａ） | - | 主軸向上轉15°，向下轉25°；Clockwise15°，counterclockwise25° | |||
| 主軸中心至工作臺面 | mm | 0~1200 | 0~1500 | ||
| 主軸端面至工作臺中心 | mm | 466~966 | 530~1330 | 630~1430 | |
| 主軸 | 主軸錐孔 | - | BT40 | BT50 | |
| 主軸最高轉速 | rpm | 6000 | 4000 | ||
| 加工速度 | 快速進給（X/Ｙ/Ｚ/Ｗ） | m/min | 8 | ||
| 滑枕最高轉速（Ａ） | Degree/min | 215 | |||
| 工作臺最高轉速（Ｂ） | rpm | 2 | |||

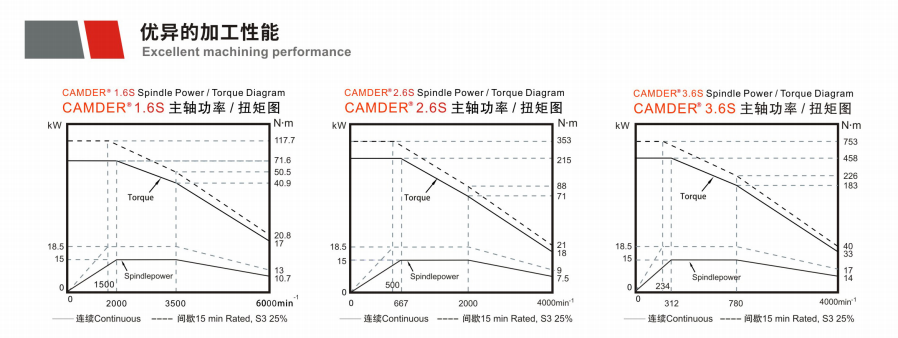

| 功率 | 主軸電機 | KW | 15/18.5kW(15min) | ||
| X軸進給伺服電機 | N·m | 20 | 36 | ||
| Y軸進給伺服電機 | N·m | 27 | |||
| Z軸進給伺服電機 | N·m | 27 | |||
| W軸進給伺服電機 | N·m | 20 | 27 | ||
| A軸進給伺服電機 | N·m | 27 | |||
| B軸進給伺服電機 | N·m | 27 | 36 | ||
| 機床總功率 | KW | 53 | 64 | ||
| 數控分度臺 | 負重 | ton | 8 | 20 | 30 |
| 尺寸（長×寬） | mm | 1200×1000 | 2200×1600 | 2400×1800 | |
| 冷卻系統 | 冷卻液壓力范圍（槍鉆） | Mpa | 2~11 | ||
| 冷卻液壓力范圍（噴吸鉆） | Mpa | - | 1.0-2.0 | 1.0-2.0 | |
| 冷卻液流量范圍（槍鉆） | L/min | 60~120 | 6~140 | ||
| 冷卻液流量范圍（噴吸鉆） | L/min | - | 40~125 | 40~163 | |
| 尺寸及重量 | 機床占地面積（長×寬） | mm | 6810×6280 | 9390×7690 | 9390×7880 |
| 機床最大高度 | mm | 3800 | 4580 | ||
| 機床重量 | ton | 18 | 34 | 40 | |
| 數控系統 | CNC system | - | FANUC 0i-MF PLUS | ||
